Калибровка камеры DSM: как выполнить и почему это критически важный этап для корректной работы системы безопасности в транспорте и снижения риска ДТП

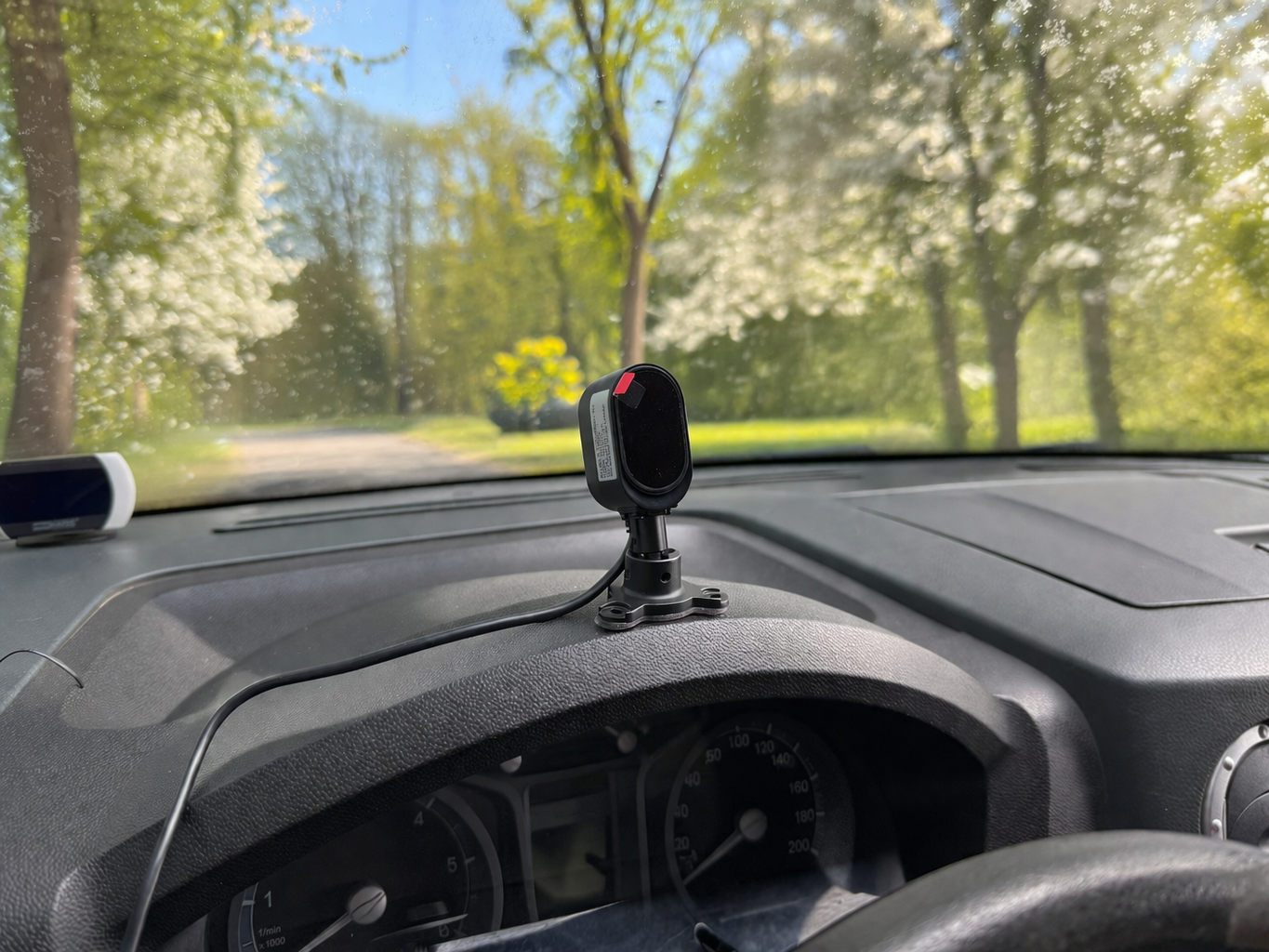

Первый этап — это грамотный монтаж камеры DSM. Камера мониторинга состояния водителя устанавливается в салоне автомобиля на переднюю панель, либо на лобовое стекло.

При выборе места важно учитывать угол обзора. Система должна точно распознавать лицо водителя, считывать мимику, направление взгляда и положение головы. Это необходимо для контроля признаков усталости – зевоты, закрытых глаз, микросна.

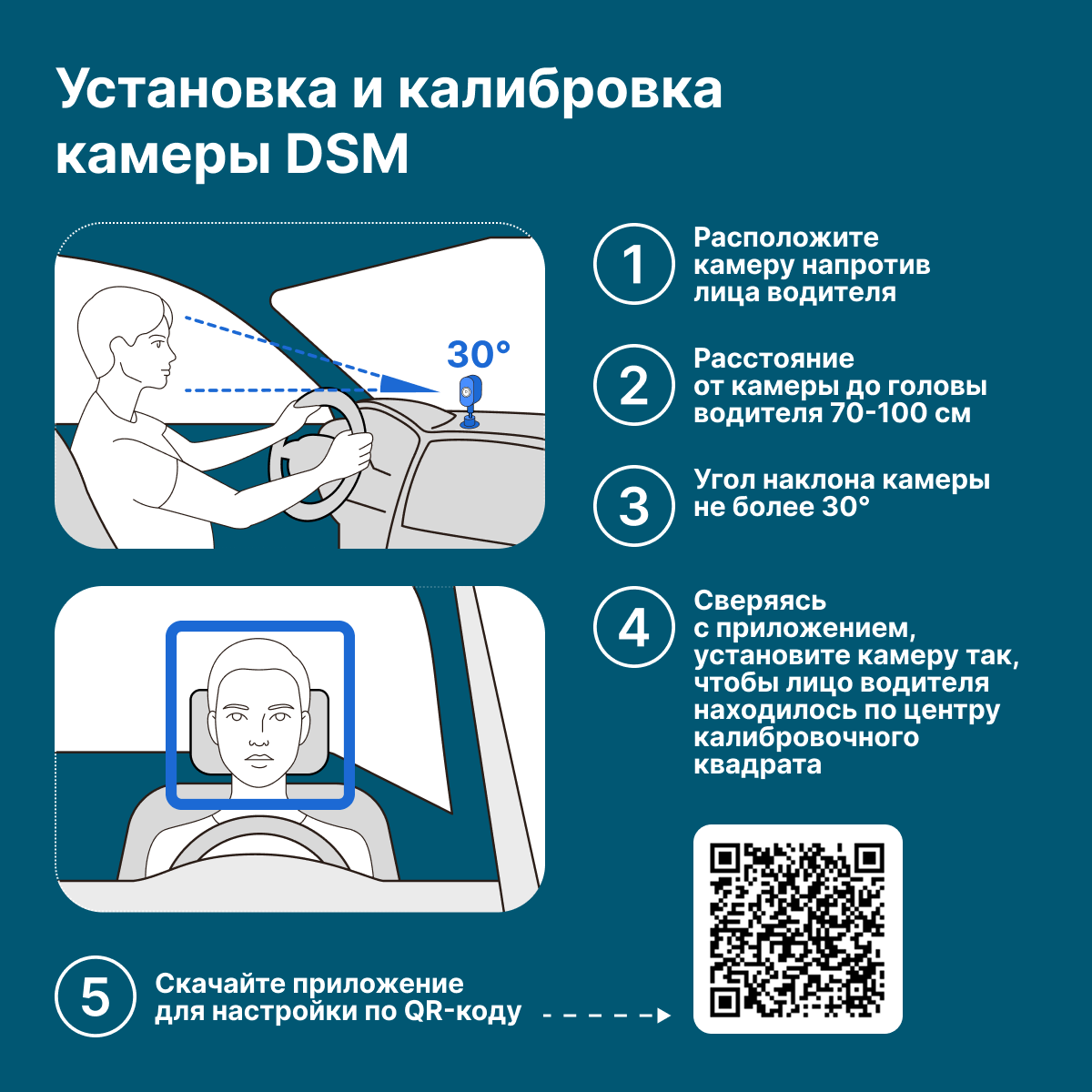

Для установки камеры:

1. Снимите защитную пленку 3М с основания;
2. Установите устройство на приборную панель с учетом необходимых требований;
3. Подключите камеру к желтому интерфейсу AV1/DSM хоста;
4. После калибровки и финальной настройки для надежности камеру можно закрепить саморезами.

После того как физическое подключение камеры DSM к видеорегистратору выполнено, необходимо убедиться, что кабели надежно зафиксированы, спрятаны под обшивкой и не мешают управлению транспортом.

Настройка камеры DSM не ограничивается монтажом. Для корректной работы системы необходимо обеспечить точное позиционирование устройства относительно водителя. Следующий обязательный этап после установки — калибровка камеры DSM. Если проигнорировать этот шаг, вы неизбежно уже во время первой поездки столкнетесь с тем, что возникнут ложные срабатывания DSM.

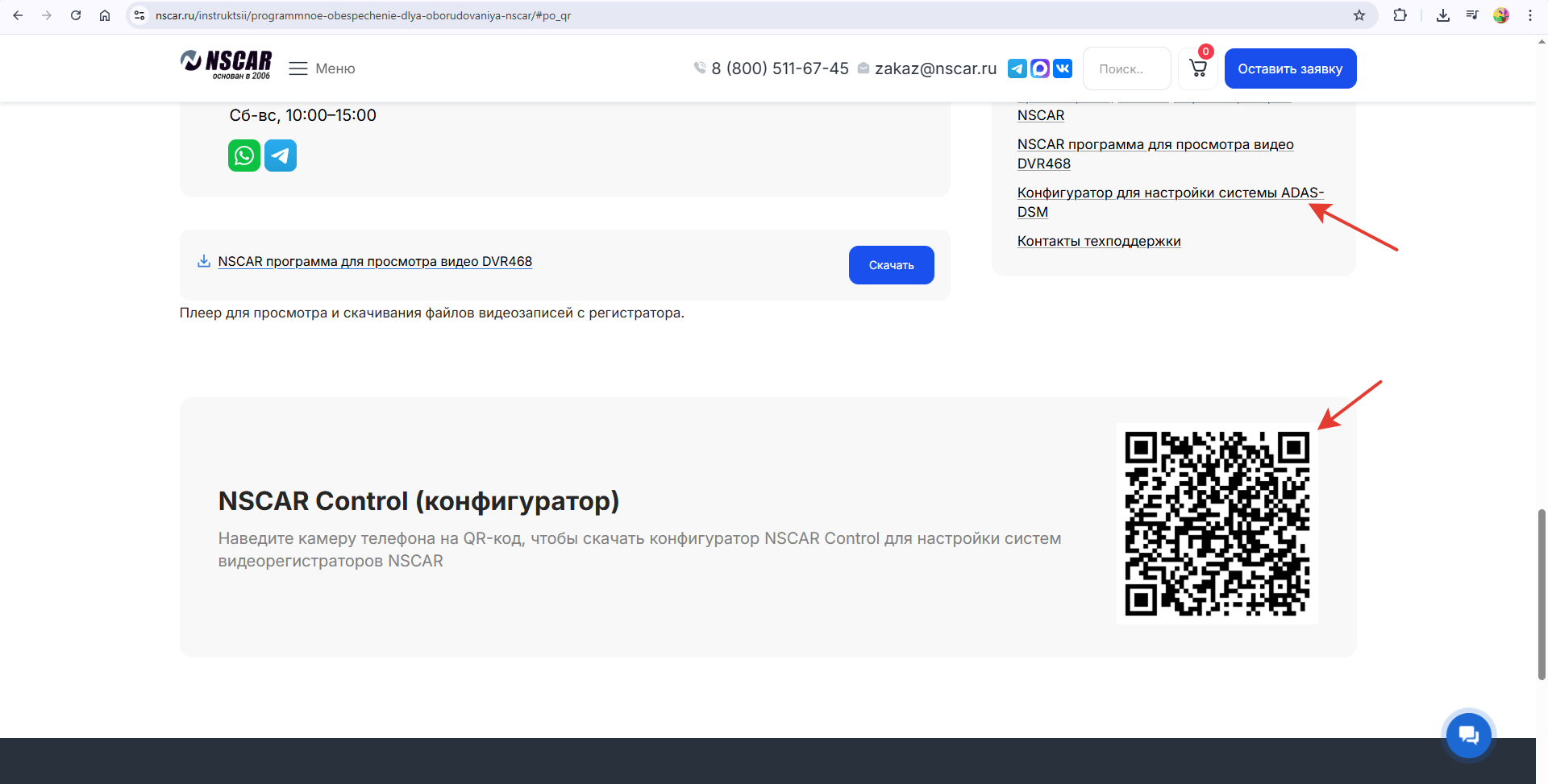

Как откалибровать камеру DSM? Для этого используется специальное приложение – конфигуратор DSM. Его можно скачать на официальном сайте NSCAR в разделе «Техподдержка – Плеер и Программное обеспечение». В разделе «Навигация по странице» найдите «Конфигуратор для настройки системы ADAS-DSM». Загрузите файл и установите на устройство.

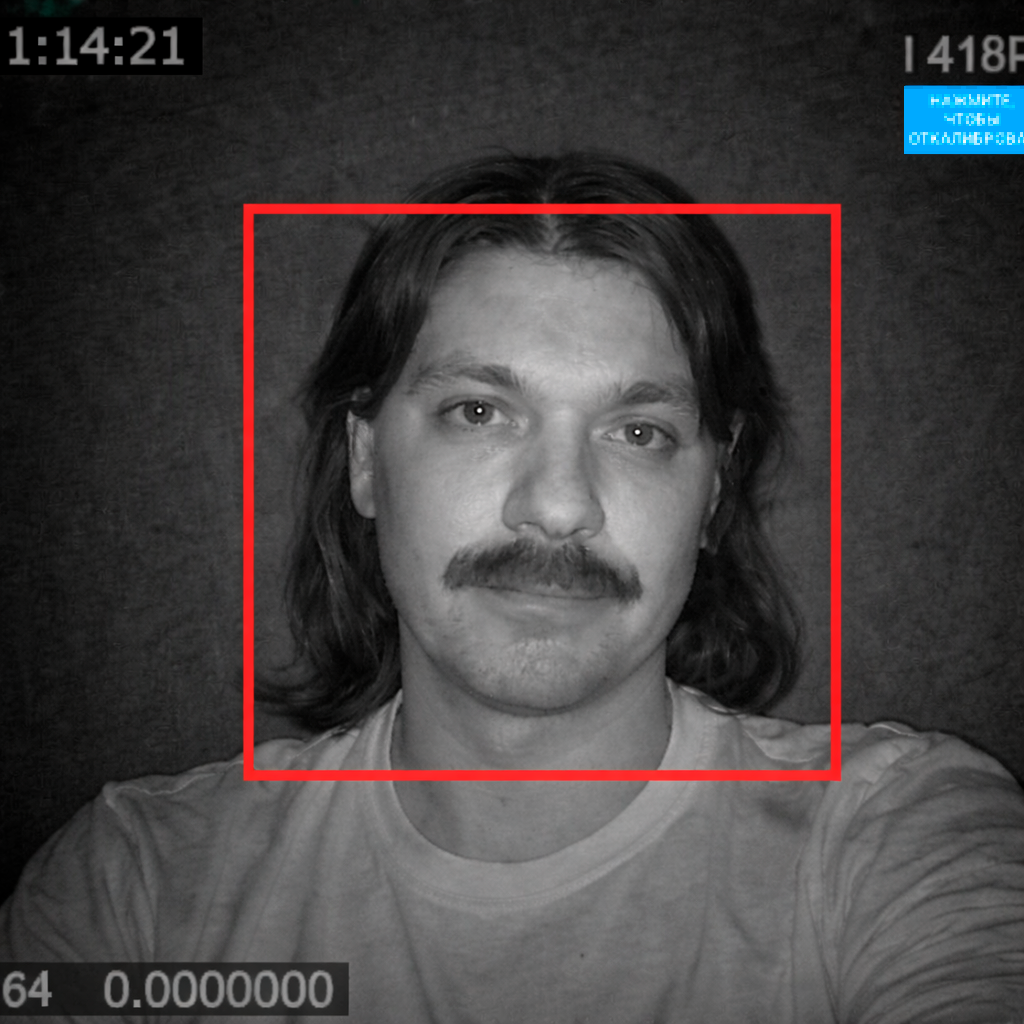

Для настройки камеры DSM для водителя в приложении предусмотрена квадратная разметка. Лицо человека должно находиться в центре рамки, но не прижиматься к краям для предотвращения ложных тревог. В процессе калибровки программный алгоритм «запоминает» положение глаз и другие черты лица водителя в нормальном состоянии.

После калибровки выполните настройку чувствительности DSM по ключевым параметрам:

• Время провоцирования. Это интервал, необходимый для срабатывания тревоги. Например, для мониторинга отвлечения от дороги рекомендуется ставить порог не менее 3 секунд. Если задать меньшее время, система будет подавать звуковое оповещение при каждом взгляде водителя в зеркало или на приборы. А это – ложное срабатывание.
• Время повторения тревоги. Для контроля курения за рулем или разговоров по телефону, рекомендуется устанавливать интервал не менее 5 минут, чтобы диспетчер и водитель не получали множество однотипных предупреждений во время одного инцидента.
• Скорость движения. Можно задать минимальную скорость, при которой камера начнет фиксировать нарушения. Например, от 20 км/ч. Это исключит лишние уведомления, когда машина стоит в пробке или на светофоре.

Если вы решите сэкономить время и не разберетесь, как откалибровать камеру DSM, эффективность системы безопасности водителя упадет практически до нуля. Основная проблема — ложные срабатывания DSM, которые не только раздражают водителей, но и подрывают доверие к системе в целом: важные сигналы могут остаться без внимания на фоне постоянного «шума» ошибочных оповещений.

Почему возникают ложные срабатывания DSM? Основные причины:

• Тревога об отсутствии водителя — активируется, если камера отклонена или ориентирована не на лицо водителя.
• Тревога о переутомлении и закрытии глаз — регулярно срабатывает при неудачном месте установки камеры и недостаточной калибровке системы. Это приводит к ошибкам распознавания мимики и положения век.
• Ненастроенные параметры чувствительности: система реагирует на естественные движения головы как на признаки отвлечения или усталости.

Грамотная установка оборудования и настройка системы не просто устраняет ложные сигналы, а превращает камеру DSM в надежного помощника, который предупреждает об опасных ситуациях на дороге и работает на их предупреждение.
