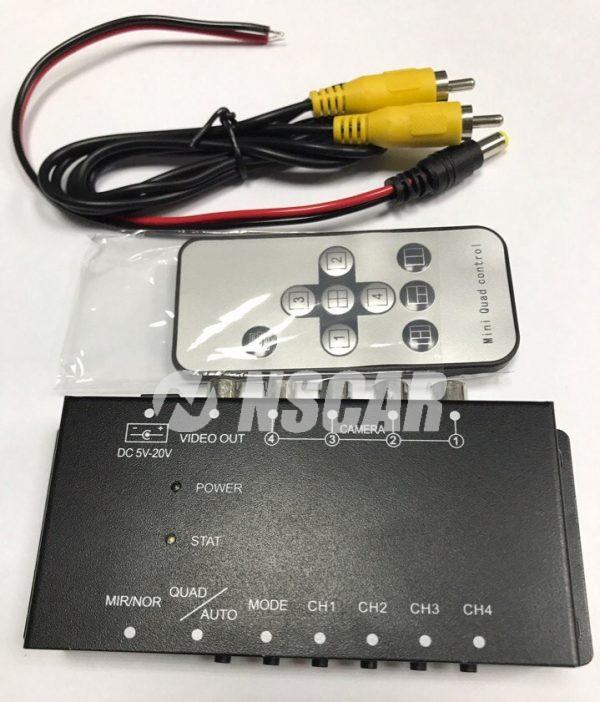

Квадратор Цветной 4-канальный NSCAR 402 предназначен для одновременного отображения на экране монитора видеонаблюдения изображений до 4 видеокамер. Квадратор делит экран монитора видеонаблюдения на четыре прямоугольные области, в каждой из которых помещается изображение от видеокамеры, подключенной к соответствующему видеовходу квадратора. Как правило, квадратор устанавливают в небольшие системы видеонаблюдения офисов, магазинов, гаражей, автостоянок и пр.
Поступающий в квадратор аналоговый видеосигнал сначала оцифровывается, а затем сжимается до размера соответствующей области экрана. На выходе квадратор формирует аналоговый видеосигнал, в котором представлены видеосигналы всех квадратов.
Характеристики:
- Формат сигнала: PAL/NTSC
- Управление: 6 физических кнопок / пульт ДУ
- Подключение: до 4 видеокамер (RCA разъем)
- Питание: DC 5В-12В
- Разрешение: 720х576 пикс, 60Гц для PAL / 720×480 пикс, 50 Гц для NTSC
- Частота обновления экрана: 25 к/сек
- Видео сигнал: композитный 1В, 75Ом
- Индикация: питание (power)/статус подключения (stat)
- Видеовыход: RCA
- Установка: в автомобиль
- Рабочая температура: 0… 55 C
- Габариты: 107 х 53 х 21 мм
- Вес: 150 г
